1  概述

FHDA1.6/40X矿用本质安全型电磁先导阀(以下简称电磁先导阀)适用于煤矿井下。

1.1 执行标准

电磁先导阀主要执行标准：

GB 3836.1-2010    爆炸性环境 第1部分：设备 通用要求

GB 3836.4-2010    爆炸性环境 第4部分：由本质安全型“i”保护的设备

GB/T 25974.3-2010  煤矿用液压支架第3部分：液压控制系统及阀

MT 209-1990     煤矿通信、检测、控制用电工电子产品通用技术要求

Q/CH010-2019               FHDA1.6/40X矿用本质安全型电磁先导阀

1.2工作条件

a)过滤精度: 25um。

b)工作介质: 液压支架用乳化液。

1.3防爆型式：矿用本质安全型。

1.4防爆标志：Ex ibⅠMb。

2  环境条件

  电磁先导阀应能在下列条件下正常工作：

a)环境温度：5℃～40℃；

 b)平均相对湿度：不大于95%（＋25℃）；

c)大气压力：80kPa～106kPa；

d)无显著振动和冲击的场合；

e)煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体、无淋水、无积水的场合。

3  主要技术参数

3.1  主要技术参数

3.3.1公称压力：40MPa。

3.3.2公称流量：5L/min。

3.4.3本安参数：Ui：12VDC；Ii：110mA；Ci：0；Li：0。

3.4.4外壳防护等级：IPXX。

3.4.5介质：乳化液。

3.2  型号规格

其产品型号及规格如下：

4  产品用途

电磁先导阀应用于井下液压支架控制系统，是将电控系统发出的脉冲触发信号转化为液压信号，从而打开先导阀阀芯，实现对液压油缸的行程控制。

5  主要结构特征及原理

电磁先导阀由电磁铁和先导阀两部分组成；电磁铁由电磁线圈和压杆组成，当电磁线圈得电导通，压杆在线圈产生的磁场的作用下向下运动，开启先导阀；当电磁线圈失电断开时，压杆在复位弹簧的作用下抬起到原来的位置，先导阀关闭；

6  外形图、接线图及安装方法

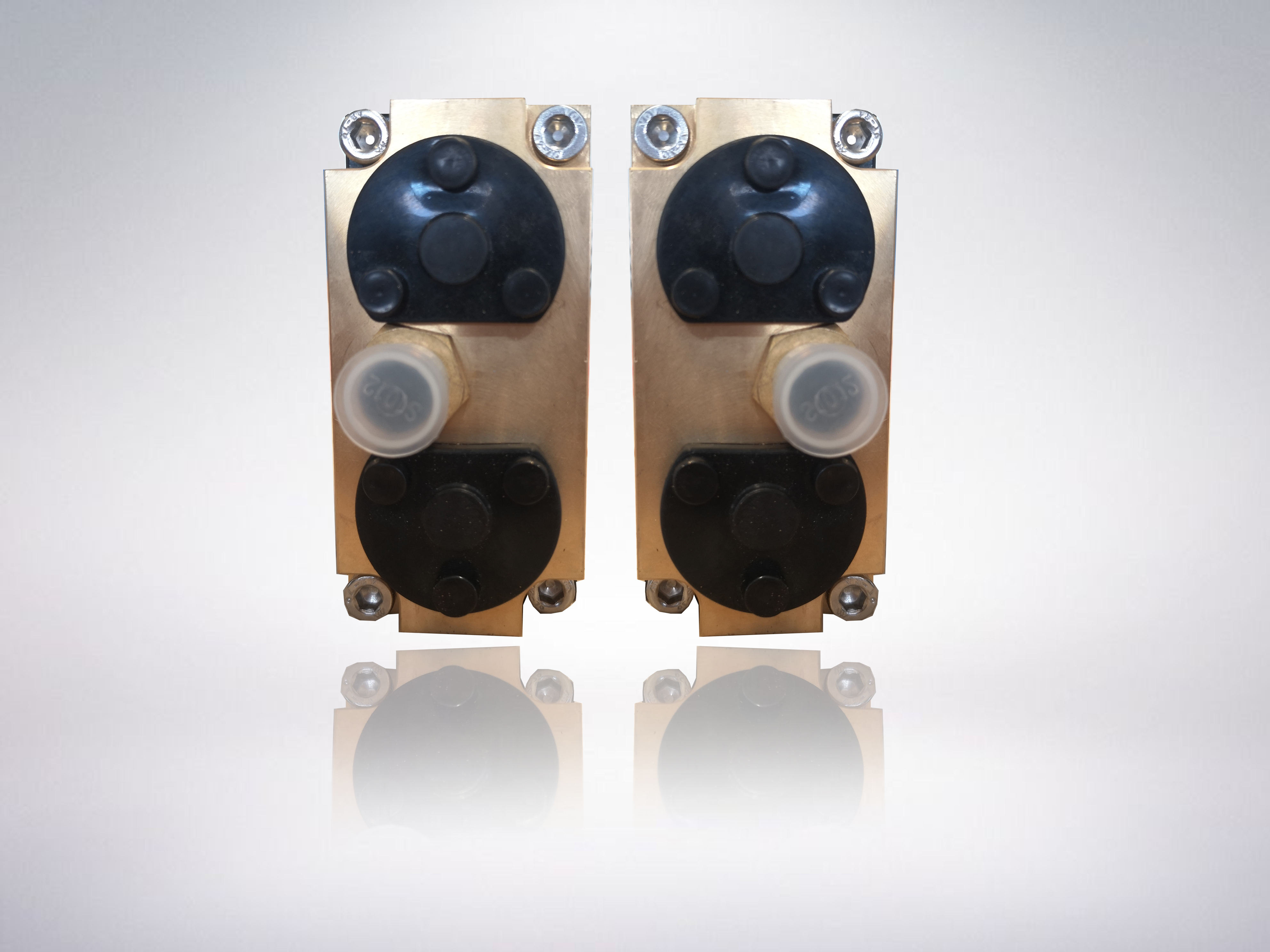

电磁先导阀质量约为：4kg，外形尺寸为155mm×40mm×84mm。（长mm×宽mm×高mm）； 其结构简易图如下：

   电磁先导阀，在四油口端面安装端面O型密封圈，采用螺钉紧固方式安装于换向阀顶部，要求将电缆的连接插头定位销的开口方向与连接器（连接座）定位销保持同向，电缆连接插头插入连接座底部，紧固螺帽紧固到位。

7  使用和维护

7.1  电磁先导阀在使用前，必须认真阅读本使用说明书，检查主要技术参数是否与本说明书要求的一致。

7.2  在用户遵守保管、使用、安装、运输、储存规则的条件下，从制造厂发货日期起1年内，电磁先导阀及附件因质量问题不能正常工作，制造厂负责为用户维修或更换。

7.3  由专业技术人员负责产品的技术维护和管理。

7.4  应定期给高压堵头做蜡封防锈处理，检查产品外观，如发现高压堵头有锈蚀现象，应及时隔离。

8  注意事项

8.1  用于经检验合格的电磁先导阀。

8.2  电磁先导阀使用前，需清洁安装配合面，工作前排尽阀内空气。需确认与阀体安装紧固，控制插头接入正确，插头上的紧定螺钉已经紧固；电磁先导阀的启闭动作由控制器根据程序发出指令控制。在液压支架维修或其他紧急情况下，可手动方式控制。

8.3  不得改变与本安电路有关的元器件参数、规格和型号！

9  运输和贮存

9.1  包装后的电磁先导阀在避免雨雪直接淋袭条件下，可适用于水运、陆运及空运等各种运输方式。封箱运输要轻拿轻放，并在箱体内放进泡沫和纸屑。

9.2  包装后的电磁先导阀应存放在通风良好无腐蚀性气体的库房内。
